奥的斯SKYRISE高速电梯GECB与GDCB板软件参数特殊设置
奥的斯SKYRISE高速电梯的调试要点，与电梯现场操作同行分享。
一、奥的斯高速SKYRISE电梯与SKYII电梯的主要区别如下
1. SKYII是为速度2.5米/秒以下电梯所开发设计的产品，而SKYRISE是专门为速度大于2.5米/秒的电梯所设计
2. 因为SKYRISE电梯速度快，因此，增加了多级强迫换速保护，在井道中增加了多级换速开光感应磁铁，开关不再安装在井道中，而是组合在轿顶开关组合箱内，轿顶接线盒内增加了强迫减速保护继电器，将开关信号通过继电器触点转换逻辑输入到RS14通过串行通讯与机房控制柜内的GECB通讯。
3. 曳引机的功率会更大，配置采用BOMCO3、T40及T70曳引机等。
4. 平层控制的门区感应器。
由于上述系统的寂然不同，因此软件参数设置于SKYII有一定的区别。
二、GECB的服务工具（SERVICE TOOL）参数设置
基于GECB 软件版本：GP330780EAC以上级别
服务工具SERVICE TOOL 按键操作顺序MODLE -1-1-3-1-1
A. 安装参数，数据项50 GECB板的接插件PX2.1接口的使用选择项
0：LR like relay（like i/o 0026）灯继电器，等同于接口0026
1：UD trip counter（like i/o 0805）上下运行计数等同于接口805
2：ETSD（ 2 relay） for 4m/s speed check（i/o567 577sinDAC）强迫换速保护采用两个继电器ETSD用于4米/秒速度的速度检测，在GECB版本GP330780EAD情形时，串行通讯接口MODLE-1-1-3-2 IO编号：567 、577
3：ETSD（ 1relay） for 4m/s speed check强迫换速保护采用一个继电器ETSD用于4米/秒速度的速度检测，串行通讯接口MODLE-1-1-3-2 IO编号： 1154
4：ET-S1 output for 1 step read switch ETSD （IO1257-1260since EAC）
在GECB版本GP330780EAC情形时,使用一步读取紧急换速开关信号输出，串行通讯接口MODLE-1-1-3-2 IO编号： 1257至1260
5：ET-S1 output for 2 step read switch ETSD （IO1257-1264since EAC）
在GECB版本GP330780EAC情形时,使用两步读取紧急换速开关信号输出，串行通讯接口MODLE-1-1-3-2 IO编号： 1257至1264
6：auxlliary LVC output for CAUS1 since EAC
在GECB版本GP330780EAC情形时辅助LVC输出对于CAUS1配置
在上诉选项中选择数据项“4”或者“5”
B. 安装参数数据项51 PX2’2输出接口的使用
1. GECB板的接插件PX2.2接口的使用选择项
0. DFCR output feature BDC
在BDC特征选项时门锁信号继电器输出

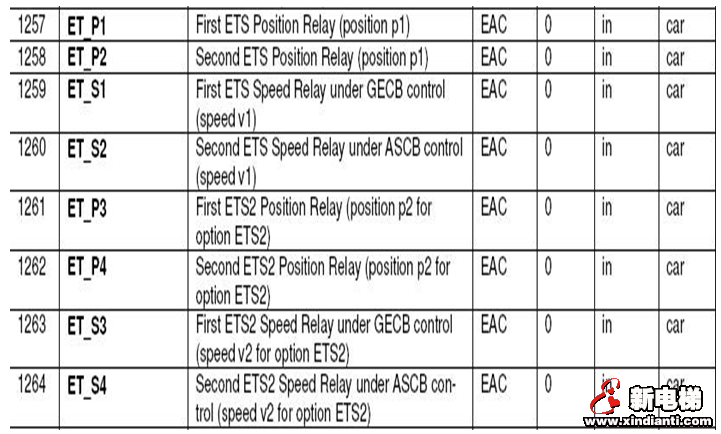

1. ET-S3 output for two step read switch ETSD IO:1257-1264
ET-S3输出采用两级强迫换速保护。串行通讯接口MODLE-1-1-3-2 IO编号： 1257至1264
在此选项中选择数据“1”
C. GECB IO接口的地址设置
具体的IO设置，按照现场的远程地址板RS14的拨码进行设置
1257 1 07 1；
1258 1 07 2；
1259 1 06 1；
1260 1 06 2；
1261 1 07 3；
1262 1 07 4；
1263 1 06 3；
1264 06 4。
三、GDCB参数设置
变频驱动GDCB板上的SERVICE TOOL数据设置，GDCB软件版本级别：AP230924CAP以上
Ø 服务工具Service tool操作MODLE -2-3-1
曳引电动机类型MOTOR type721 （蓝光BOMCO3主机）
Ø 楼层隔光板型式 Vane Sensor Type： 6
Ø 速度曲线M-2-3-5
Accel mm/s2： 900 ~ 1000
Decel mm/s2： 900 ~ 1000
Jerk mm/s3 ： 1100~1200
ETP Spe %DutySpe： 按照相关NT、ET表格进行设置
ETP2 Spe %Duty： 按照相关NT、ET表格进行设置
2. 注意速度曲线的设置错误井道楼层高度自学习将不能完成。
谢谢阅读！
