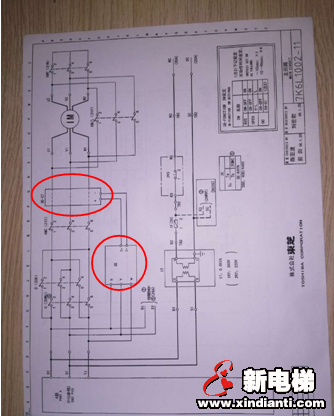

东芝自动扶梯、自动人行道控制柜内配置了一个在东芝自动扶梯和自动人行道的电气原理图图纸上标识为3E的部件，见下图红色标注圈：

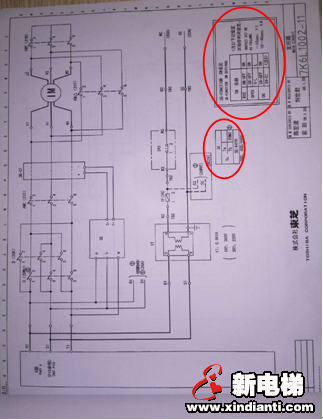

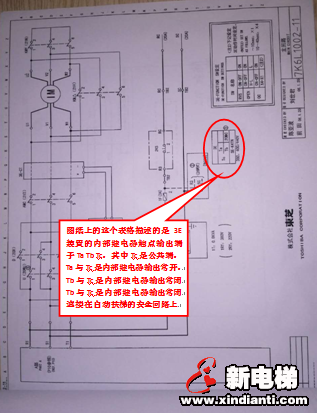

　　在这张图的下方也标注了备注，这个备注您看懂了吗？见下图红色标注圈：

其实3E电子部件具备以下功能：

　　1：断相保护功能

　　2：缺相保护功能

　　3：过电流保护功能

　　上述功能可以进行开通和关闭的设置

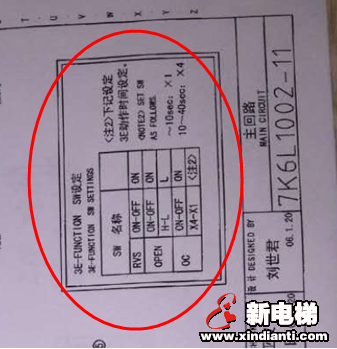

　　3E功能的设定：在3E和3E—CT组合电子部件中，3E电子部件控制和盒上设置了三个DIP开关，这三个DIP控制开关的功能如下：

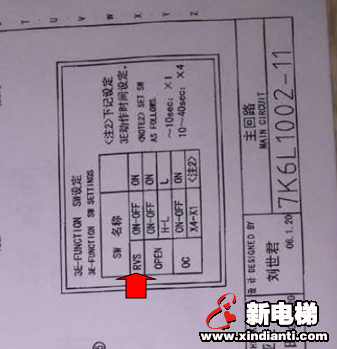

　　l RVS：错相保护功能，处在“ON”位置时，错相保护功能开通。反之处在“OFF”位置时错相功能关闭

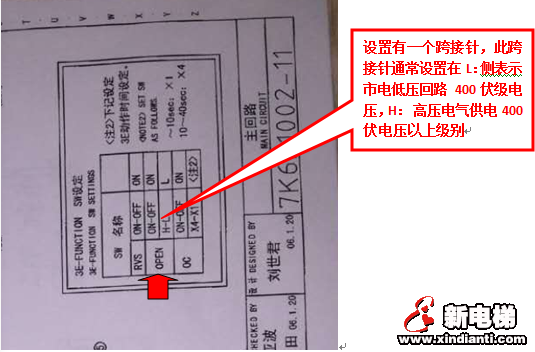

　　l OPEN：断相保护功能，此DIP开关处于“ON”位置时断相保护功能开通，反之处在“OFF”位置时断相功能关闭

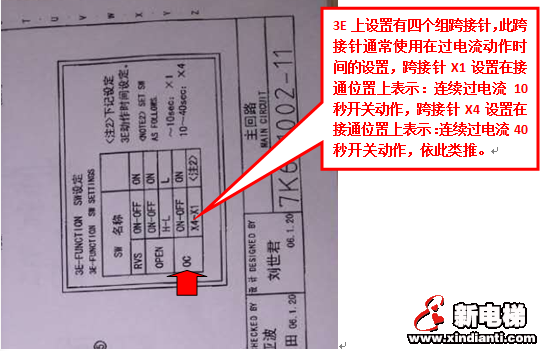

　　l OC：过电流保护功能。此功能是主回路上3E—CT与3E控制盒连接，3E—CT检测到的电流反馈给3E控制盒，此DIP开关设置在“ON”位置时过电流保护开通，反之“OFF”位置时过电流保护功能关闭

------------END

　　2020年4月8日星期三
